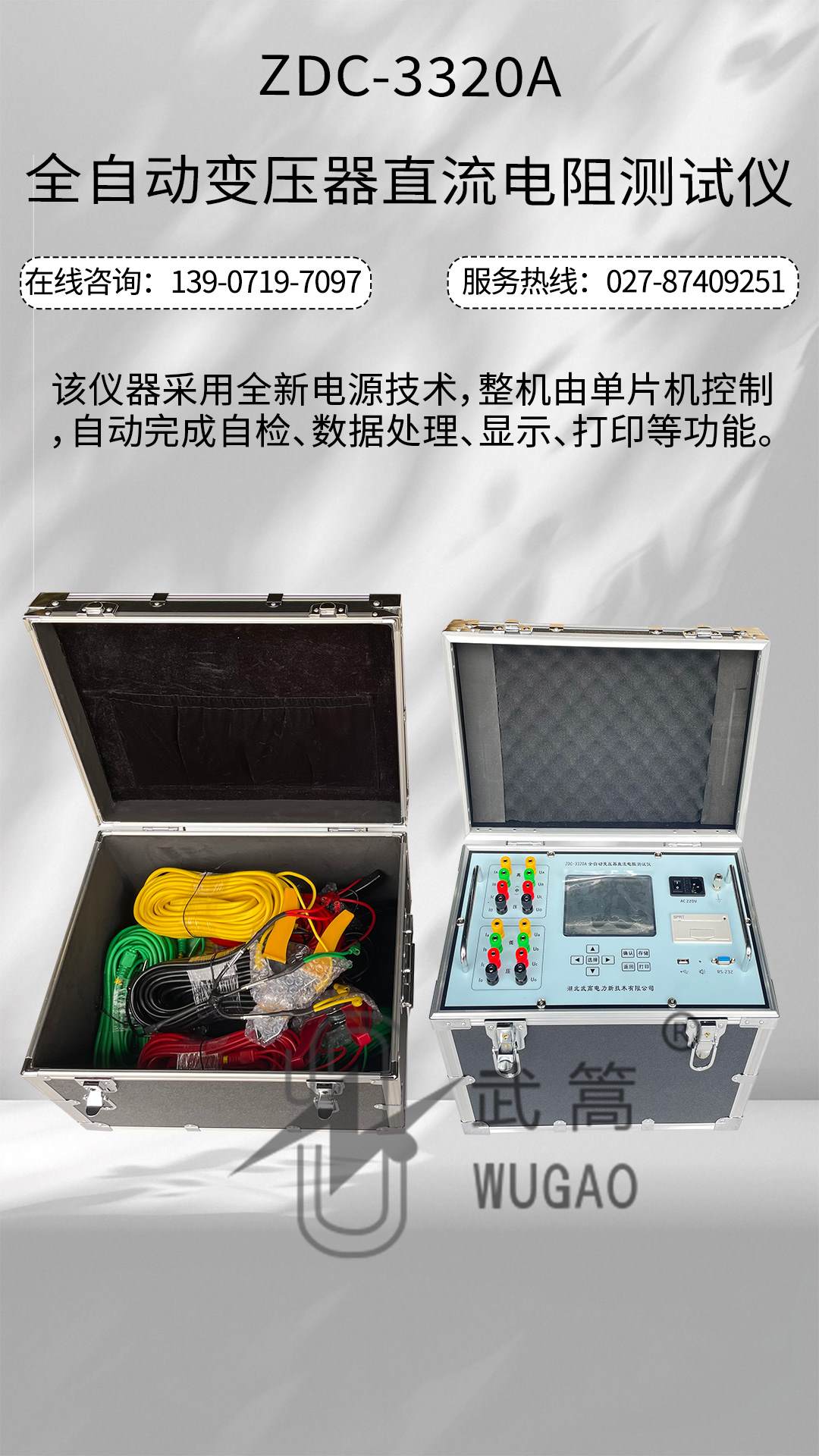

產品概述 Overview

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

功能特點 Functional characteristics

• 對星型接法有中性點引出的繞組測試時，儀器可以采取三相同時測量的方式測試A0、B0、C0相的直流電阻，大大節省測試時間；

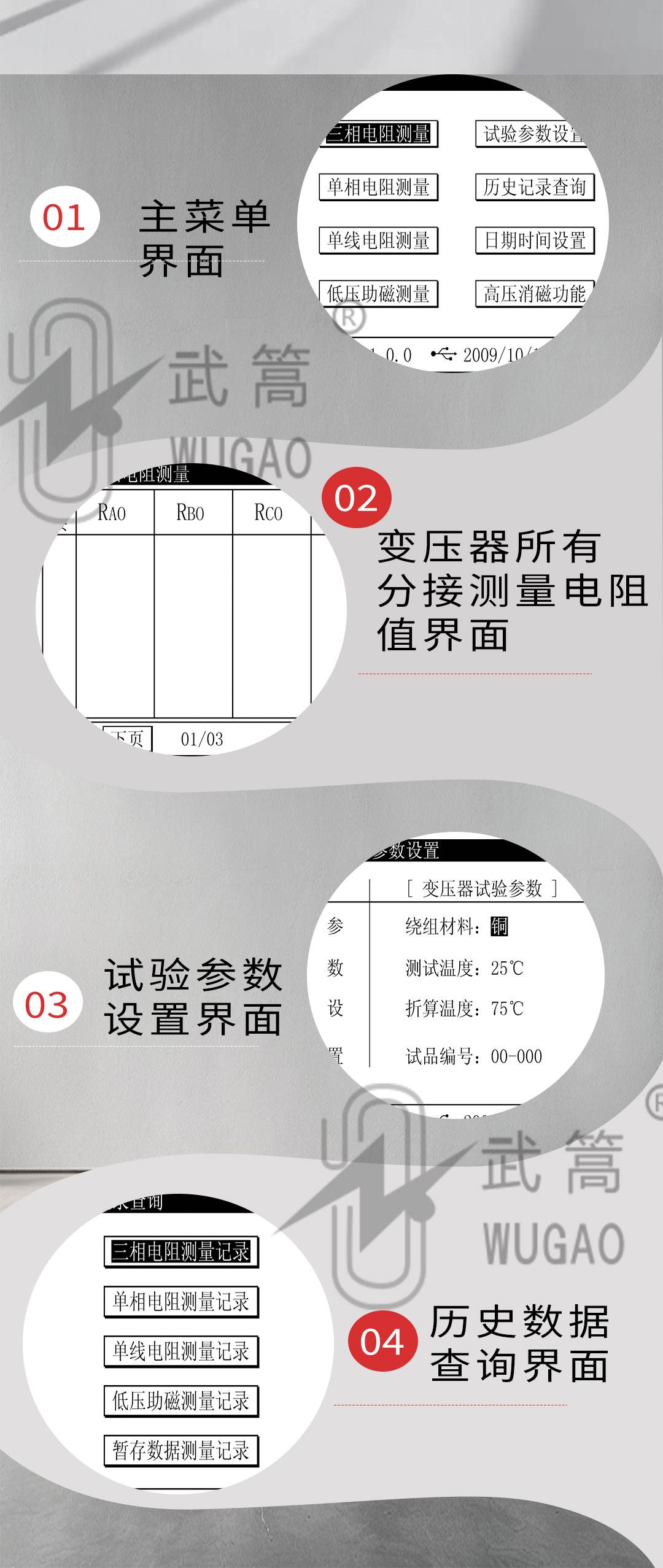

• 顯示、打印變壓器的高中低壓繞組的全部測試數據，并自動計算出三相不平衡率；

• 具有完善的反電勢保護功能；

• 具有自動放電和放電指示功能，減少誤操作，保證設備及人員安全；

• 儀器可以永久存儲測試數據500組，還可以使用優盤存儲數據；

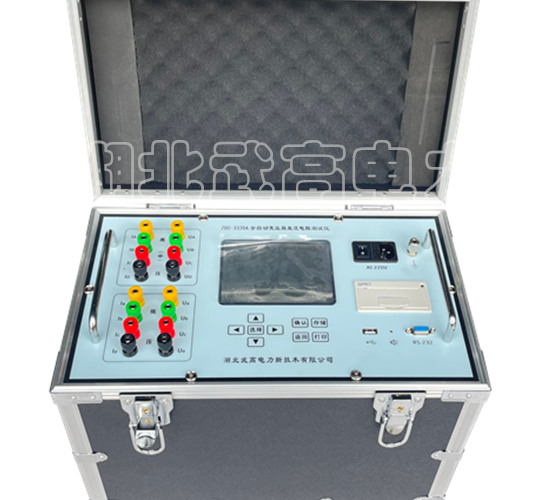

• 儀器采用5.7寸超大液晶顯示，可隨時打印測試結果；

• 儀器具有適用溫度寬，精度高，防震，抗干擾，攜帶方便等特點。

技術參數 Technical Parameter

輸出電流

三相測試：2*10A、2*5A、2*2A

單相測試：20A、10A、2A

測試范圍

2*10A：500μΩ～500mΩ

2*5A： 1mΩ～1Ω

2*2A： 2.5mΩ～2.5Ω

20A：  250μΩ～1Ω

10A：  500μΩ～2Ω

2A：   2.5mΩ～10Ω

分 辨 率：0.1μΩ

測量精度: ±(0.2%讀數+2字)

外形尺：420mm×250mm×340mm

儀器重量: 15kg

使用說明：

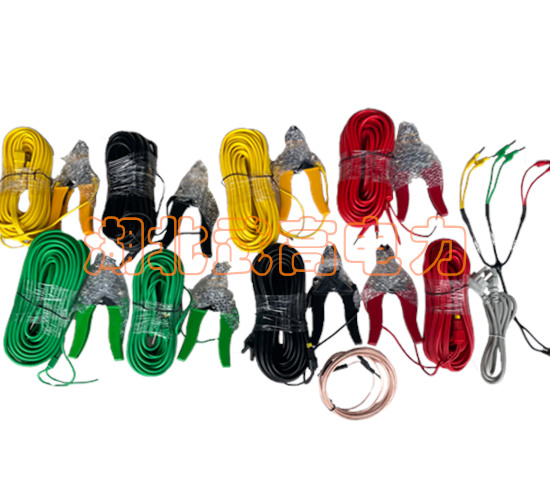

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！

zdc33(20a)三通道直流電阻測試儀說明書點擊下載.pdf
