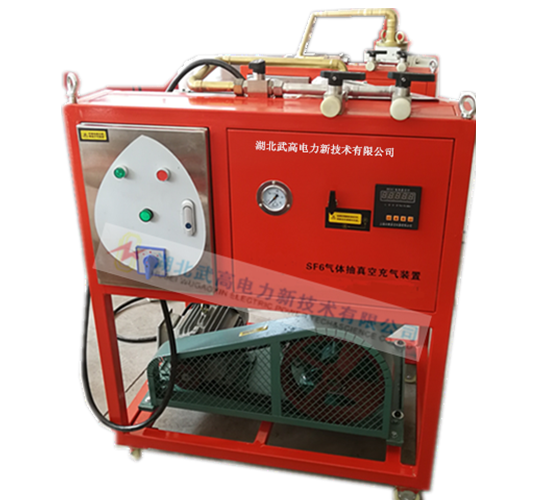

本系列SF6氣體抽真空及回充裝置主要應用于各供電公司、送變電工程公司、發電廠、超高壓輸變電站、SF6電器開關制造廠等部門，作為GCBP、GCBT、GIS等SF6電器產品在安裝、調式、檢修時使用的輔助設備。利用本裝置對上述電器產品進行抽真空、回充SF6氣體操作，同時本裝置亦可用作其它部門抽真空和回充氣體的設備。

本裝置除了具有SF6氣體抽真空及回充需要的所有功能外，還具有以下特點：

數字式真空度顯示（可按用戶要求配置其它真空表）；

配有各類進口、國產SF6電器設備連接接頭 (選配)；

根據用戶設置的時間或真空度，自動抽真空（選配）；

多種保護功能，有效保證真空泵安全運行；

維護方便，裝置都采用了性能優良的部件，長時間使用也無需維修。

裝置基本配置：

外型：90cm×65cm×100cm（長×寬×高）

重量：350Kg 左右

工作電壓：380~460V 50Hz交流電

噪音水平：<78dB(A)

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！

操作過程：

一、SF6電器設備抽真空

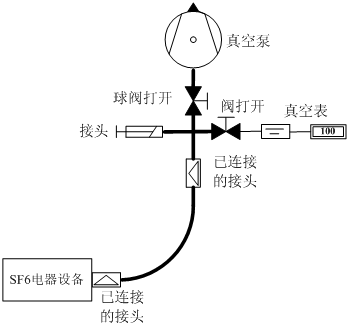

               SF6電器設備抽真空連接示意圖

第一步：通過軟管將裝置和SF6電器設備連接在一起。

第二步：按下控制面板上的綠色抽真空按鈕，啟動抽真空功能（前級泵將先啟動，待真空度達到一定預設值羅茲泵啟動）。

第三步：緩慢打開真空泵球閥和管道連接球閥。

第四步：抽空SF6電器設備，直至達到穩定的真空度。

第五步：等達到設定真空度后，設備進入自動狀態。（出廠設定為：低于30Pa時進入計時狀態，當計時結束后停機，回升到200Pa時自動啟動。）

二、對SF6電器設備回充氣體

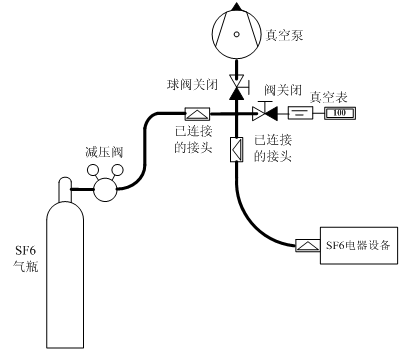

                 對SF6電器設備回充氣體連接示意圖

第一步：在確保裝置連接管道真空后，關閉真空泵球閥和真空真空計閥

第二步：將SF6氣瓶連接到SF6回充設備上。

第三步：打開SF6氣瓶，調節減壓閥到所需的充壓，打開裝置連接管道閥門，回充氣體。

第四步：當達到所需的充氣壓力時，再次關閉SF6氣瓶，關閉所有閥門，完成回充操作。
